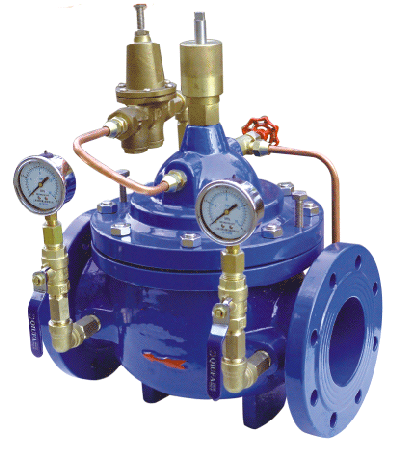

400X流量控制閥
放大圖片
產品名稱: 400X流量控制閥
產品型號: 400X
產品特點: 400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,控制和調節主閥開度,使通過主閥的流量保持不變。
上一個產品:[ IH耐腐蝕化工泵 ]
下一個產品:[ ZWQ型真空輔助自吸泵 高吸程9米 ]
產品描述

一、400X流量控制閥結構特點和用處


 400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,控制和調節主閥開度,使通過主閥的流量保持不變。
本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,流量控制穩定。
600X水力電動控制閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。


二、400X流量控制閥工作原理


當閥門從進口端給水時,水流過針閥進入主閥控制室,并經過導閥、球閥流出主閥控制室到出口,此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥,可為主閥設定一定開度。
調節針閥開度和調節導閥彈簧壓力,即可使主閥開度保持在設定開度,并在壓力變化時導閥進行自動調節,保持流量不變。



三、400X流量控制閥主要技術參數




公稱壓(Mpa)

殼體試驗壓力(MPa) 密封試驗壓力(MPa) 出口可調壓力(MPa) 壓力特性 △P2P1 流量特性 △P2P1 適用介質 介質溫度(℃)

1.0

1.5

1.1

0.09-0.8

P2×8%

P2×15%

0-80

1.6

2.4

1.76

0.10-1.2

P2×10%

P2×20%

2.5

3.75

2.75

0.15-1.6

P2×12%

P2×25%

四、400X流量控制閥主要零件材料




零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

針型閥

銅合金

球閥

銅合金

浮球閥

銅合金

微型過濾器

不銹鋼


五、400X流量控制閥連接尺寸



 400X流量控制閥結構圖( 1.球閥 2.導閥 3.流量調節閥 4.針閥)



DN

L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5

20

180

282

200

172

106

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

282

200

172

106

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

282

200

172

106

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

320

210

265

210

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

320

210

265

210

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

330

215

310

215

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

350

220

350

245

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

410

230

460

305

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

420

245

520

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

430

260

570

415

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

440

280

695

510

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

450

300

780

560

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

460

320

902

658

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

470

340

1025

696

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

480

360

1080

735

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

530

395

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

580

420

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

600

445

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

730

495

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

830

530

1640

925

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

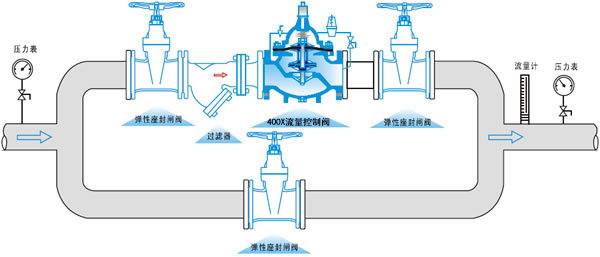

六、400X流量控制閥安裝示意圖
